Re: [Memo7] Cartouche Thomson

Message par 6502man » 24 mars 2016 15:52

Premier tests et ca fonctionne avec le Basic 1.0, pas eu le temps de tester d'autres cartouches...
Phil.

www.6502man.com

To bit or not to bit.
1 or 0.

Avatar du membre
fneck
Site Admin
Messages : 11771
Enregistré le : 01 avr. 2007 12:03
Localisation : Drôme Provençale (26)
Contact :

Re: [Memo7] Cartouche Thomson

Message par fneck » 24 mars 2016 19:08

C'est une très jolie réalisation, félicitations.
Quand tu seras prêt pour une redistribution, je suis bien sûr toujours intéressé. Merci.

Avatar du membre
Totor le Butor
Messages : 1305
Enregistré le : 07 sept. 2011 16:14
Localisation : Paris

Re: [Memo7] Cartouche Thomson

Message par Totor le Butor » 24 mars 2016 20:41

Chapeau bas !

Pour un coup d'essai, c'est un coup de maître ! :D
Born to bricole
[Rch] Vieux composants électroniques et circuits intégrés toute époque et vieilles cartes .

Avatar du membre
6502man
Messages : 8655
Enregistré le : 12 avr. 2007 22:46
Localisation : VAR
Contact :

Re: [Memo7] Cartouche Thomson

Message par 6502man » 25 mars 2016 15:52

Tests complémentaires aujourd'hui :

BASIC 128 fonctionne mais pas fait de tests poussés.
COLORPAINT fonctionne.
PICTOR fonctionne.

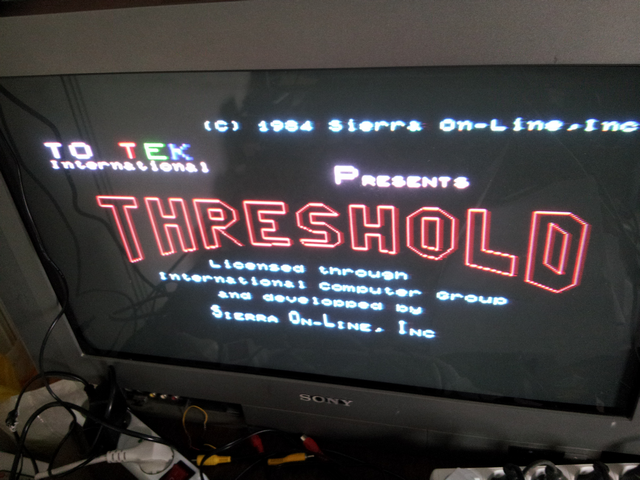

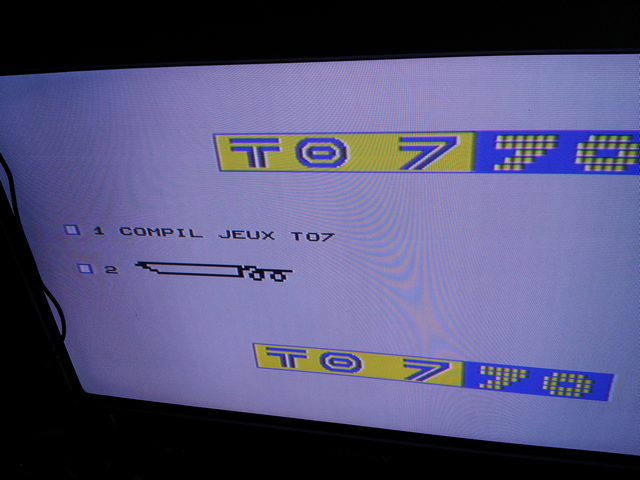

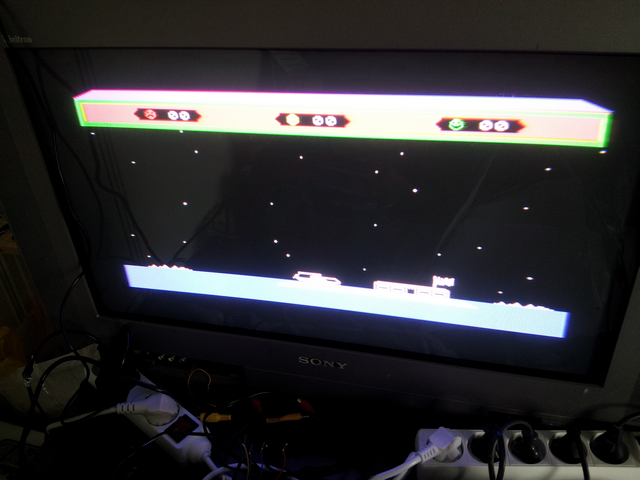

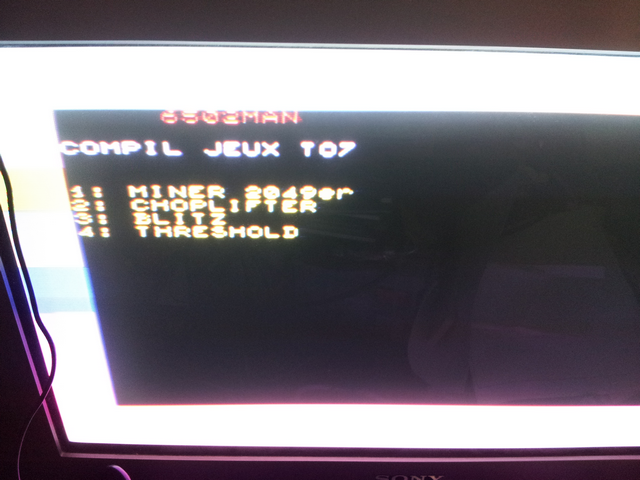

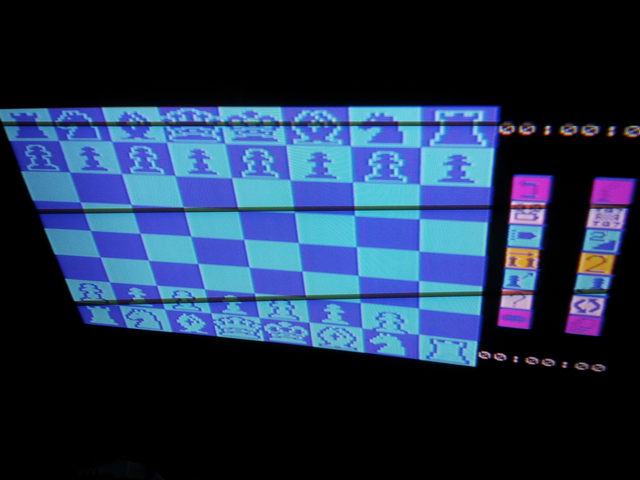

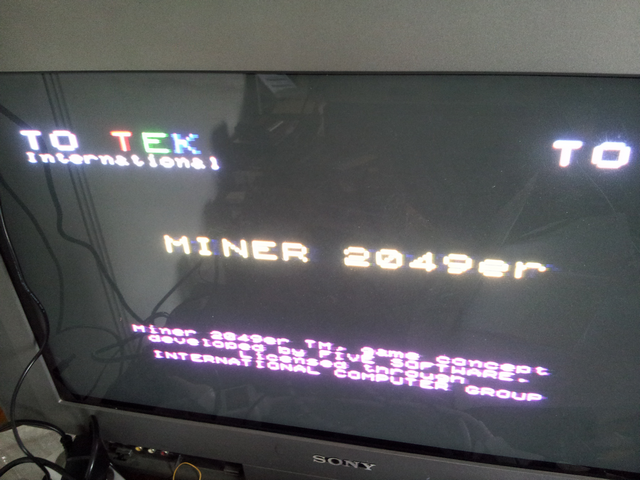

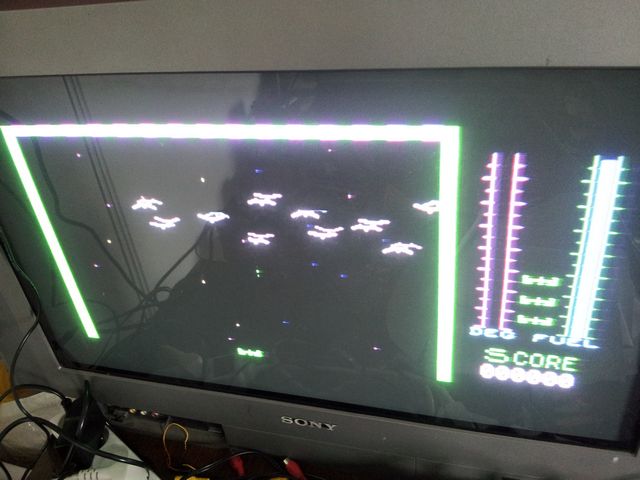

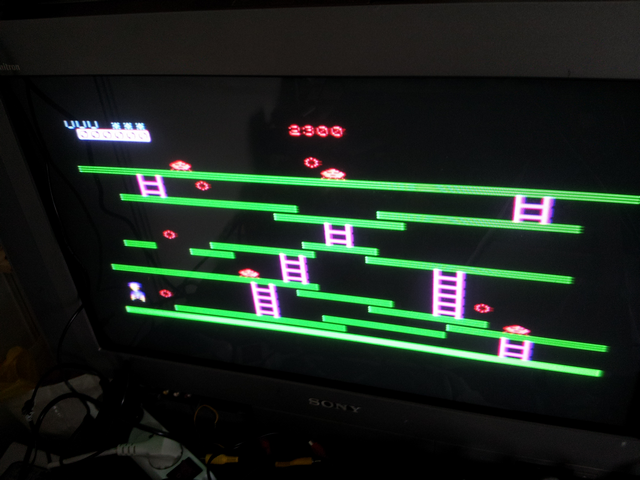

Et une cartouche un peu spécial pour tester la pagination sur 64K, ca fonctionne très bien :D

Quelques photos :


Maintenant j'attends les tests de Daniel pour valider ce PCB, ensuite il seront disponibles pour ceux que ca intéresse :wink:
Phil.

www.6502man.com

To bit or not to bit.
1 or 0.

Avatar du membre
frodon69
Messages : 2449
Enregistré le : 24 juin 2007 10:55
Localisation : Lyon

Re: [Memo7] Cartouche Thomson

Message par frodon69 » 28 mars 2016 17:26

Bravo aux techniciens :D
6502man a écrit :Maintenant j'attends les tests de Daniel pour valider ce PCB, ensuite il seront disponibles pour ceux que ca intéresse :wink:
Intéressé !
Frodon69

Daniel
Messages : 9925
Enregistré le : 01 mai 2007 18:30
Localisation : Vaucluse
Contact :

Re: [Memo7] Cartouche Thomson

Message par Daniel » 30 mars 2016 16:09

Circuits reçus en début d'après-midi, immédiatement soudés et essayés.
Testés avec succès sur TO8
- Avec le Basic arabe dans une EEPROM Winbond W27C512
- Avec le Basic arabe dans une EPROM Toshiba TMM27512D-20
- Avec le Basic 128 dans une EPROM ST M27C256B

Par contre les 27C64 et 27C128 sont incompatibles avec le circuit de sélection des banques, à cause de la broche 27 (/P). Elles avaient fonctionné avec mon prototype, mais c'était avant l'ajout du 74LS173. Pour la compatibilité il faudrait ajouter un jumper permettant de couper la liaison entre la broche 27 de l'EPROM et le 74LS173, tout en gardant la résistance de pull-up de 1,5K.

Mais en réalité c'est inutile car on peut utiliser uniquement des 27C512 ou 27C256, même pour les petites MEMO7 de 8Ko ou 16Ko. En plus les W27C512 sont les moins chères de toutes.

@Philippe : comment fait-on pour te payer les circuits imprimés ?

[Edit]
Si le 74LS173 est sur support, on peut l'enlever, et alors les EPROM 2764 et 27128 fonctionnent.
Daniel
L'obstacle augmente mon ardeur.

Avatar du membre
6502man
Messages : 8655
Enregistré le : 12 avr. 2007 22:46
Localisation : VAR
Contact :

Re: [Memo7] Cartouche Thomson

Message par 6502man » 31 mars 2016 18:36

Super donc le PCB est validé :D

A mon avis il vaut mieux prévoir d'utiliser des 27C512 vu le prix, et surtout ca seras compatible avec tous les images de cartouches existantes :wink:

Concernant le prix je vais ouvrir un nouveau topic pour que cela soit plus clair et vous pourrais réserver le PCB ou un kit complet pour ceux que ca intéresse ...
Phil.

www.6502man.com

To bit or not to bit.
1 or 0.

Avatar du membre
PowerON
Messages : 94
Enregistré le : 09 juin 2014 12:54
Localisation : Nord

Re: [Memo7] Cartouche Thomson

Message par PowerON » 01 avr. 2016 06:40

Bonjour à tous,

Superbe PCB !!!
Idem pour ceux de Daniel pour son interface "Contrôleur CS91-280 pour Thomson"

J'ai 3 petites questions (je ne sais pas si ce sera du "hors-sujet" ici, sinon à déplacer)

1) Pourrais je savoir où vous faites graver vos PCB ?
2) Quel logiciel de CA0 utilisez vous ?
3) Sur quelles couches de votre PCB implantez vous les masques pour le vernissage dans votre logiciel de CAO (les empreintes pour ne pas déposer de vernis sur les pastilles) ?

Bonne journée.

Avatar du membre
6502man
Messages : 8655
Enregistré le : 12 avr. 2007 22:46
Localisation : VAR
Contact :

Re: [Memo7] Cartouche Thomson

Message par 6502man » 01 avr. 2016 15:23

PowerON a écrit :J'ai 3 petites questions (je ne sais pas si ce sera du "hors-sujet" ici, sinon à déplacer)
1) Pourrais je savoir où vous faites graver vos PCB ?
2) Quel logiciel de CA0 utilisez vous ?
3) Sur quelles couches de votre PCB implantez vous les masques pour le vernissage dans votre logiciel de CAO (les empreintes pour ne pas déposer de vernis sur les pastilles) ?
1) En Chine :D
2) Pour ma part c'est DIPTRACE freeware edition ca suffit largement pour des petites cartes :D
3) C'est géré automatiquement par le logiciel.


Quel est la différence entre les W27C512 et W27E512 ci dessous (hormis la vitesse) :
les 2 sont des EEPROM ?
Winbond W27x512.jpg
Winbond W27x512.jpg (171.27 Kio) Vu 1146 fois
Phil.

www.6502man.com

To bit or not to bit.
1 or 0.

Avatar du membre
6502man
Messages : 8655
Enregistré le : 12 avr. 2007 22:46
Localisation : VAR
Contact :

Re: [Memo7] Cartouche Thomson

Message par 6502man » 01 avr. 2016 15:24

Les PCB sont dispo ICI .
Phil.

www.6502man.com

To bit or not to bit.
1 or 0.

Daniel
Messages : 9925
Enregistré le : 01 mai 2007 18:30
Localisation : Vaucluse
Contact :

Re: [Memo7] Cartouche Thomson

Message par Daniel » 01 avr. 2016 16:19

Différences entre les deux EEPROM Winbond :
- W27C512 fonctionne entre 0°C et 70°C
- W27E512 fonctionne entre -55°C et 125°C
Daniel
L'obstacle augmente mon ardeur.

Avatar du membre
meridian
Messages : 612
Enregistré le : 01 sept. 2014 13:10
Localisation : Seine-Saint-Denis

Re: [Memo7] Cartouche Thomson

Message par meridian » 01 avr. 2016 22:02

Je viens d'aller faire un tour sur Ali, c'est effectivement pas cher les W27C512.

Avatar du membre
PowerON
Messages : 94
Enregistré le : 09 juin 2014 12:54
Localisation : Nord

Re: [Memo7] Cartouche Thomson

Message par PowerON » 01 avr. 2016 22:18

Bonsoir,

@6502man : En chine : j'avais bien vu avec l'étiquette :wink:
Mais je voulais connaitre l'adresse du fournisseur (je connais déjà Itead Studio mais si tu as un autre fournisseur je pourrais comparer)

DIPTRACE : connait pas mais je vais me renseigner car un de plus à tester ne peut pas nuire :D

En tous les cas ce sont de beaux PCB.

Bonne soirée.

Avatar du membre
6502man
Messages : 8655
Enregistré le : 12 avr. 2007 22:46
Localisation : VAR
Contact :

Re: [Memo7] Cartouche Thomson

Message par 6502man » 01 avr. 2016 23:26

Le fournisseur il y en a beaucoup en chine.

Personnellement comme je le disait dans un autre post je contact GoJGo pour la fabrication des PCB :wink:
Phil.

www.6502man.com

To bit or not to bit.
1 or 0.

fabienkruba
Messages : 17
Enregistré le : 10 mars 2016 15:24
Localisation : Montreal/Quebec

Re: [Memo7] Cartouche Thomson

Message par fabienkruba » 02 avr. 2016 00:58

C'est quand même joliment fait... quand je repense aux boards que je faisais en fin d'IUT .. en 93.

Pas de probleme de douanes ?
