ANITA MK9 SUMLOCK à réviser

Message par Montval »

Bonsoir
Je possède une belle Anita Sumlock MK9 de 1964 avec des tubes NIXIE et un impressionnant éventail de lampes, condensateurs et autres dont j'ignore le nom malheureusement. J'avoue que je suis plus spécialisé en machines mécaniques anciennes. Je développe à ce propos un site web dédié aux arithmomètres Thomas de Colmar (www.arithmometre.org). Mais là n'est pas le propos ... Alors mon ANITA s'allume, avec ses tubes Nixie, mais lorsque je tape sur le clavier, seuls des chiffres incohérents s'affichent sur le rang des unités. Je ne sais pas si ce sont les condensateurs ou des lampes internes qui ne fonctionnent pas. Alors je recherche une bonne âme habitant dans le Val-d'Oise ou pas trop loin de Paris qui pourrait jeter un coup d'oeil à ma machine. Je peux dédommager dans la limite du raisonnable ou restaurer votre arithmomètre en retour !!
Bien à vous Valéry M.
Avatar de l’utilisateur
Totor le Butor
Messages : 2007
Inscription : 07 sept. 2011 16:14
Localisation : Paris - Mezels

Re: ANITA MK9 SUMLOCK à réviser

Message par Totor le Butor »

Hum...miam miam :D
Caltoche exclusivement à tubes et décatron et des dizaines de contacteurs et un transistor, sur ce type de matériel AVANT DE BRANCHER on change les condos, on mesure tout dans tous les sens et en particulier la haute tension.
En bref il faut suivre le même mode opératoire que pour réparer une radio à lampe.
Le problème n'est pas de jeter un coup d'oeil mais de savoir si tu es prêt à perdre un rein pour faire réparer ta machine, j'ai déjà vu une MK8 en vrai et si la MK9 est bâtie sur le même moule, le boulot n'est pas trivial.
Des photos pourraient grandement m'aider à poser un diag et te diriger vers les éléments les plus sensibles (les condos chimiques de l'alim par ex. et les contacteurs), mais il te faut un minimum de connaissance et en particulier savoir souder.

[edit] Vérifie aussi toutes les résistances de puissance et aussi les résistances de plus de 10 Mohm qui, selon les concepteurs avaient une fâcheuse propension à claquer.
Born to bricole
[Rch] Vieux composants électroniques et circuits intégrés toute époque et vieilles cartes .
Montval
Messages : 30
Inscription : 21 déc. 2012 18:07

Re: ANITA MK9 SUMLOCK à réviser

Message par Montval »

Miam Miam :(

Ce n'est pas mon domaine malheureusement. Je peux te changer des pignons sur un arithmomètre de 1870 mais là ...
Je vais essayer de me documenter sur la chose. Je ne pensais pas que ce serait à en perdre un rein !!! Mais c'est vrai qu'en ouvrant la bête j'ai été surpris de la complexité de la machine.!!
Avatar de l’utilisateur
fneck
Site Admin
Messages : 15775
Inscription : 01 avr. 2007 12:03
Localisation : Drôme Provençale (26)
Contact :

Re: ANITA MK9 SUMLOCK à réviser

Message par fneck »

Peux-tu nous poster des photos de ta calculatrice?
Avatar de l’utilisateur
Totor le Butor
Messages : 2007
Inscription : 07 sept. 2011 16:14
Localisation : Paris - Mezels

Re: ANITA MK9 SUMLOCK à réviser

Message par Totor le Butor »

Maintenant que tu as ouvert la machine, tu vois ce que je veux dire par perdre un rein :? .

J'ai déjà fait des petites restaurations de machins divers mais là c'est un boulot de très longue haleine, genre plusieurs mois.
Rien que la recherche de composant peut consommer des semaines (mois ?) ...
Tu as grosso modo 3 options, réparation ou restauration ou chimère.

Réparation : remplacement de vieux composants par des neufs, ça se voit, c'est moche, ça dénature complétement ta machine mais l'esprit reste quand même là. Ca va un peu plus vite que de la restauration mais tu risque quand même d'être confronté à la recherche de composants introuvables, je pense en particulier aux tubes à décharge.
Restauration : Les composants sont remplacés à l'identique tant en terme de taille que de date de fabrication, le temps de réparation ne compte plus puisque l'objectif est de remettre la bécane dans son état initial et trouver des composants en bon état de 50 d'age nécessite des nerfs d'acier.
Chimère : Tu planques à l'intérieur de la machine un petit montage qui imite le fonctionnement de ta caltoche, même si ce genre d'option est une hérésie elle est employée pour les très vieux postes de radio, si c'est bien fait c'est complètement invisible et c'est un moyen pour certain d'arrondir sérieusement leur fin de mois.

Bien sûr dans tous les cas il faut avoir de solides notions d'électronique car pour réparer ce type de matériel il est nécessaire d'en comprendre le fonctionnement. Je ne veux pas te décourager mais tu as un matériel que je trouve assez exceptionnel qui vaut le coup d'y passer du temps et si tu n'es pas pas prêt aujourd'hui tu le seras certainement un jour :D .
J'ai moi même une calculatrice programmable des années 70 qui est en panne (Compucorp 322G) et j'attends une occasion pour pouvoir la réparer mais en attendant je n'y touche pas :|.
Tu peux peut-être t'adresser à un des membres du forum qui possède une MK8, c'est ici.
Born to bricole
[Rch] Vieux composants électroniques et circuits intégrés toute époque et vieilles cartes .
Montval
Messages : 30
Inscription : 21 déc. 2012 18:07

Re: ANITA MK9 SUMLOCK à réviser

Message par Montval »

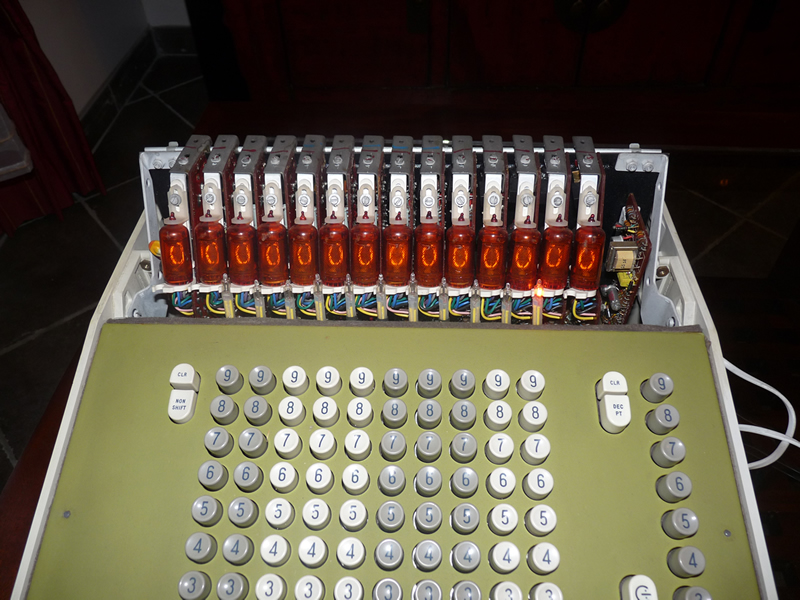

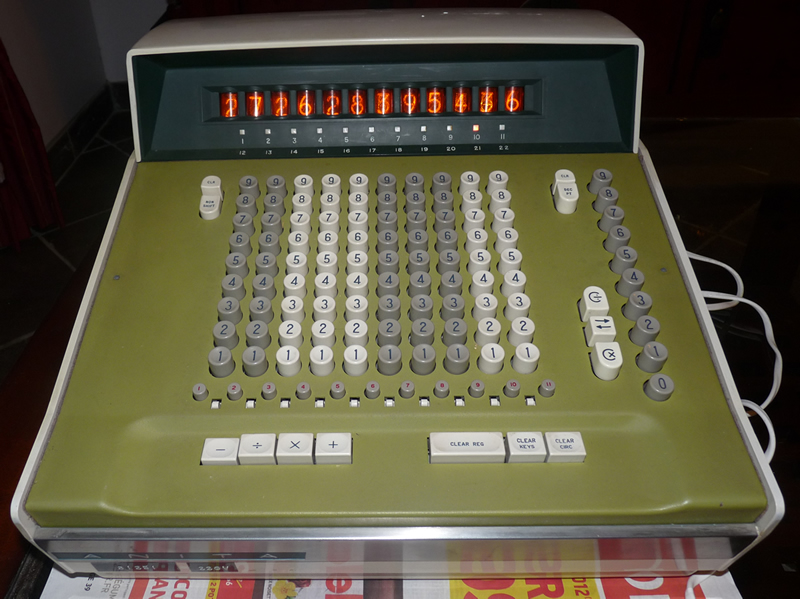

Bonjour et merci pour ces réponses. C'est pas simple en effet ... Allez !! comme promis des photos de la mémère !!


Montval
Messages : 30
Inscription : 21 déc. 2012 18:07

Re: ANITA MK9 SUMLOCK à réviser

Message par Montval »

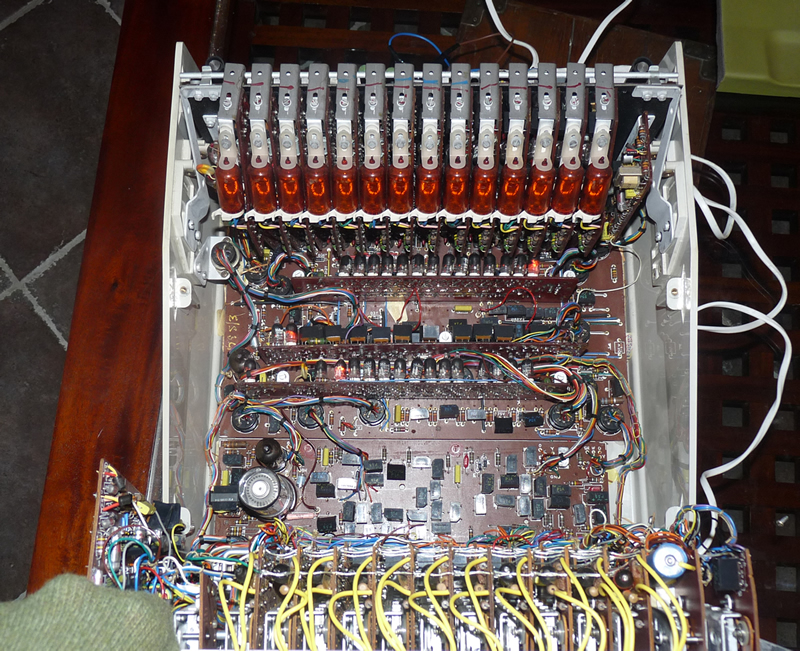

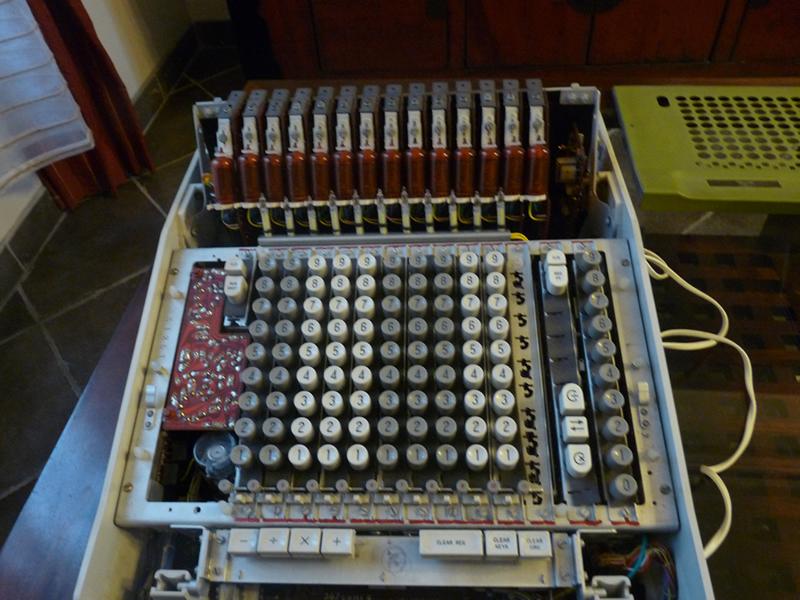

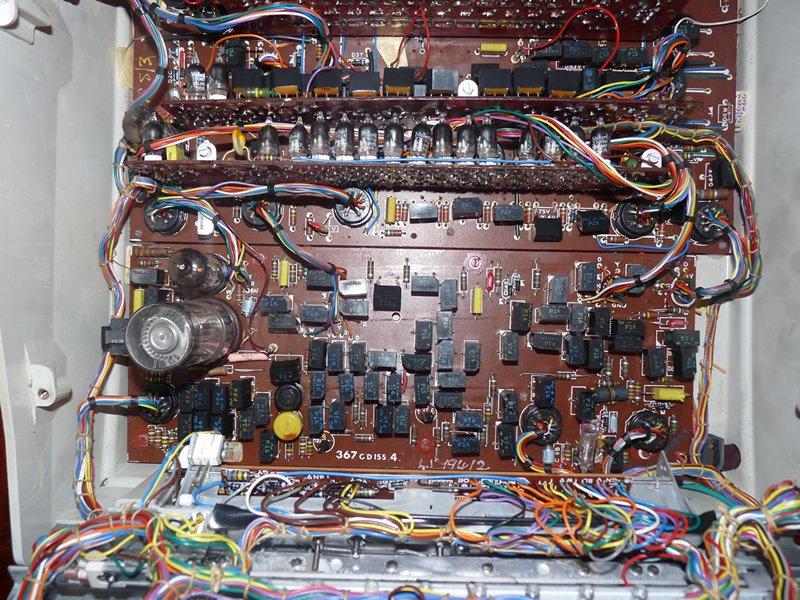

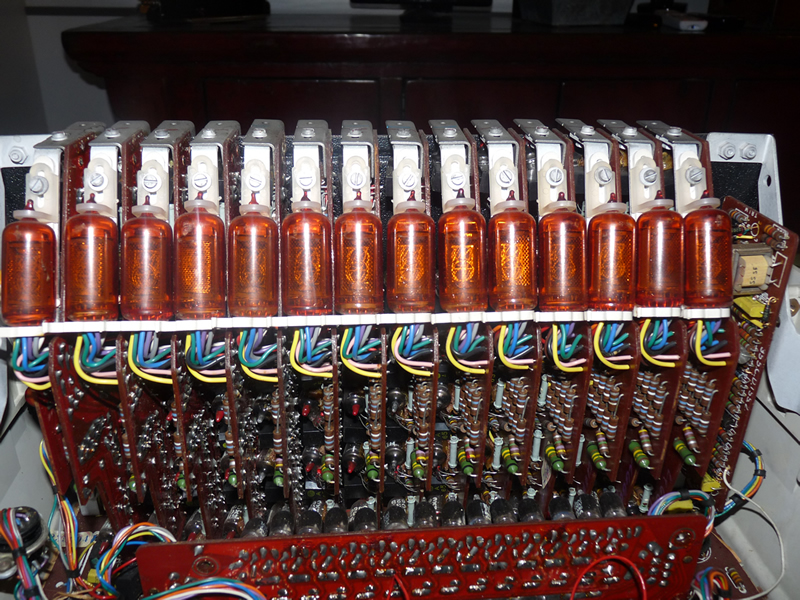

Autres photos:

Montval
Messages : 30
Inscription : 21 déc. 2012 18:07

Re: ANITA MK9 SUMLOCK à réviser

Message par Montval »

Pour voir les photos entières, clic droit, ouvrir dans un nouvel onglet
Avatar de l’utilisateur
6502man
Messages : 11506
Inscription : 12 avr. 2007 22:46
Localisation : VAR
Contact :

Re: ANITA MK9 SUMLOCK à réviser

Message par 6502man »

C'est trop beau :shock:

J'en veux une :roll:
Phil.

www.6502man.com

To bit or not to bit.
1 or 0.
Montval
Messages : 30
Inscription : 21 déc. 2012 18:07

Re: ANITA MK9 SUMLOCK à réviser

Message par Montval »

J'ai réduit les photos, on voit tout désormais !!
Daniel
Messages : 15299
Inscription : 01 mai 2007 18:30
Localisation : Vaucluse
Contact :

Re: ANITA MK9 SUMLOCK à réviser

Message par Daniel »

C'est un objet merveilleux, et comme tout collectionneur je comprends qu'on ait envie de le voir bien fonctionner. L'ampleur de la tâche fait peur, surtout si on ne veut pas dénaturer la machine avec des composants modernes. La réparer, c'est probablement plusieurs mois de travail, la maintenir en état de fonctionnement c'est l'oeuvre de toute une vie. Parce qu'après avoir réparé la première panne, d'autres vont sûrement se produire, qu'il faudra encore réparer, et ce sera une quête sans fin. Mais ça donne envie de le faire, même si ce n'est pas bien raisonnable.
Daniel
L'obstacle augmente mon ardeur.
Montval
Messages : 30
Inscription : 21 déc. 2012 18:07

Re: ANITA MK9 SUMLOCK à réviser

Message par Montval »

Je comprends, c'est un être fragile sous perfusion !!
Je crois que je le garderai comme elle est alors (Snif). Vraiment pas les compétences pour le faire ... Mais c'est super d'avoir vos lumières !! Valéry M
Avatar de l’utilisateur
Totor le Butor
Messages : 2007
Inscription : 07 sept. 2011 16:14
Localisation : Paris - Mezels

Re: ANITA MK9 SUMLOCK à réviser

Message par Totor le Butor »

Incroyable l'état de fraicheur :shock: !
On a l'impression qu'elle vient de sortir de l'usine.
C'est particulièrement visible sur l'alim qui ne comporte pas les classiques traces de surchauffe autour des résistances de puissance.
Même si les condensateurs sont sans doute très fatigués, tu peux tenter simplement d'enlever et remettre les connecteurs et de faire de même pour les lampes.
Pas de pince ni tournevis pour faire levier, travail uniquement avec les doigts.
Limite quand même le nombre de mises sous tension pour éviter de faire des dégâts.
Born to bricole
[Rch] Vieux composants électroniques et circuits intégrés toute époque et vieilles cartes .
Montval
Messages : 30
Inscription : 21 déc. 2012 18:07

Re: ANITA MK9 SUMLOCK à réviser

Message par Montval »

Super ! oui je vais essayer !
IL est vrai qu'elle est en super bel état. La personne qui l'avait avant moi l'avait sur sur bureau en souvenir de ces années passées en labo. Je vais donc essayer ce que tu dis. Mais de quels connecteurs tu parles ? Je suis vraiment nul ...
Avatar de l’utilisateur
laurel
Messages : 1521
Inscription : 23 nov. 2009 16:04
Localisation : Nancy
Contact :

Re: ANITA MK9 SUMLOCK à réviser

Message par laurel »

C'est une belle machine! Et dans un premier temps, est-ce que les schémas sont disponibles? Sans, la réparation semble encore plus compliquée!
