Re: Panne atari 800XL: ou trouver des Ram 4264 ?

Message par gilles » 06 mai 2020 19:42

6.90 de frais de port sur une commande avec pas mal de trucs ça va mais oui c'est clair que pour un ou deux composants ce n'est pas trop rentable

Avatar du membre
jeffounet
Messages : 244
Enregistré le : 25 janv. 2020 06:59
Localisation : Les Angles (30)

Re: Panne atari 800XL: ou trouver des Ram 4264 ?

Message par jeffounet » 06 mai 2020 19:49

Maintenant 6.90 de port, si la machine est dépannée ....
je pense que ça ne compte quel que soit le montant des composants.

Jean-François
Il n'y a que 11 sortes de gens, ceux qui comprennent ceux qui ne comprennent pas et ceux qui me font répéter!
Jean-François

Mumu21
Messages : 367
Enregistré le : 18 août 2013 20:42
Localisation : 21000 Dijon

Re: Panne atari 800XL: ou trouver des Ram 4264 ?

Message par Mumu21 » 07 mai 2020 13:55

Bon ma commande a été expédiée, ils ont donc bien retrouvé les RAM dans leur stock !!! :)

A suivre pour la réparation ...

Avatar du membre
snsv6502
Messages : 92
Enregistré le : 12 oct. 2018 21:28
Localisation : Nantes

Re: Panne atari 800XL: ou trouver des Ram 4264 ?

Message par snsv6502 » 07 mai 2020 14:53

Non, mais j'ai dit n'importe quoi, la rupture était en 4116 :oops:
Amuse-toi bien avec cet XL :wink:
call-151

Mumu21
Messages : 367
Enregistré le : 18 août 2013 20:42
Localisation : 21000 Dijon

Re: Panne atari 800XL: ou trouver des Ram 4264 ?

Message par Mumu21 » 14 mai 2020 14:37

J'ai reçu mes rams. J'ai fait un essai rapide avec la méthode piggyback , l’Atari démarre toujours directement sur le selftest ram. Et pas de changement sur les blocs verts et surtout qui étaient rouges sont toujours rouges.

Je pense que je vais dessouder toutes les ram, souder des supports et on verra bien après avec 8 puces neuves. J'ai l'impression que c'est pas facile de s'y retrouver avec ces puces 64k x 1 bit.

Je vais regarder si l'ordi se lance avec une cartouche à tout hasard et voir si en appuyant sur option au démarrage j'ai le même résultat de test.

Mumu21
Messages : 367
Enregistré le : 18 août 2013 20:42
Localisation : 21000 Dijon

Re: Panne atari 800XL: ou trouver des Ram 4264 ?

Message par Mumu21 » 14 mai 2020 15:37

Bon une cartouche ne change rien, démarrage direct sur le test mémoire. Pas de changement en démarrant avec la touche option appuyée ou pas.

Le dessoudage semble inévitable...

Brochiman
Messages : 390
Enregistré le : 02 juin 2019 11:26

Re: Panne atari 800XL: ou trouver des Ram 4264 ?

Message par Brochiman » 14 mai 2020 18:14

tu as mis tes 8 ram en piggyback ?

Mumu21
Messages : 367
Enregistré le : 18 août 2013 20:42
Localisation : 21000 Dijon

Re: Panne atari 800XL: ou trouver des Ram 4264 ?

Message par Mumu21 » 14 mai 2020 23:11

Oui mais aucun résultat, boot direct sur test rom et RAM et les même carrés rouges . Du coup j'ai dessoudé les 8 Ram. Enfin j'ai coupé les pattes , enlevé les pattes et la soudure avec la tresse a dessouder. Puis soudage de 8 supports et hop 8 RAM neuves 4164 et hop tout remarche nickel !!

Petites photos demain :)

Brochiman
Messages : 390
Enregistré le : 02 juin 2019 11:26

Re: Panne atari 800XL: ou trouver des Ram 4264 ?

Message par Brochiman » 15 mai 2020 00:21

cool bien joué

Mumu21
Messages : 367
Enregistré le : 18 août 2013 20:42
Localisation : 21000 Dijon

Re: Panne atari 800XL: ou trouver des Ram 4264 ?

Message par Mumu21 » 15 mai 2020 11:52

Quelques photos :)

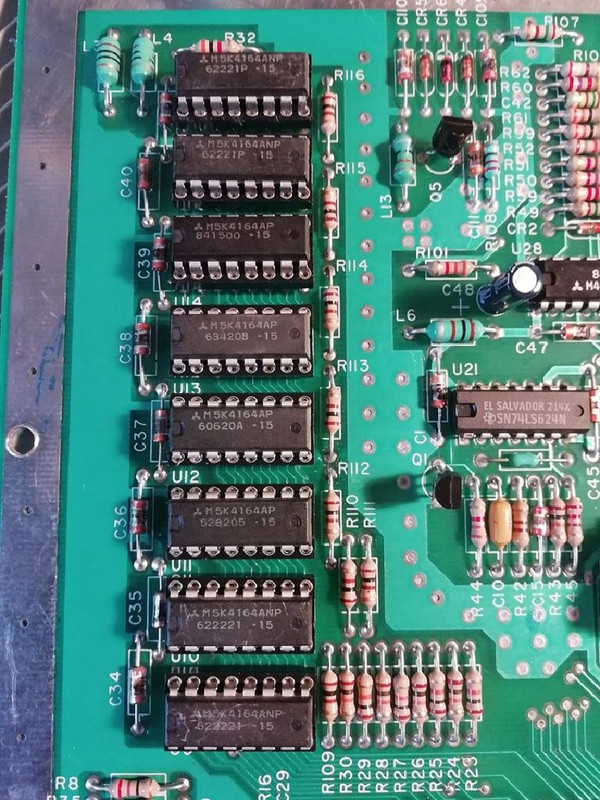

Avant !

Le moment de peine :( ..... quelle galère !

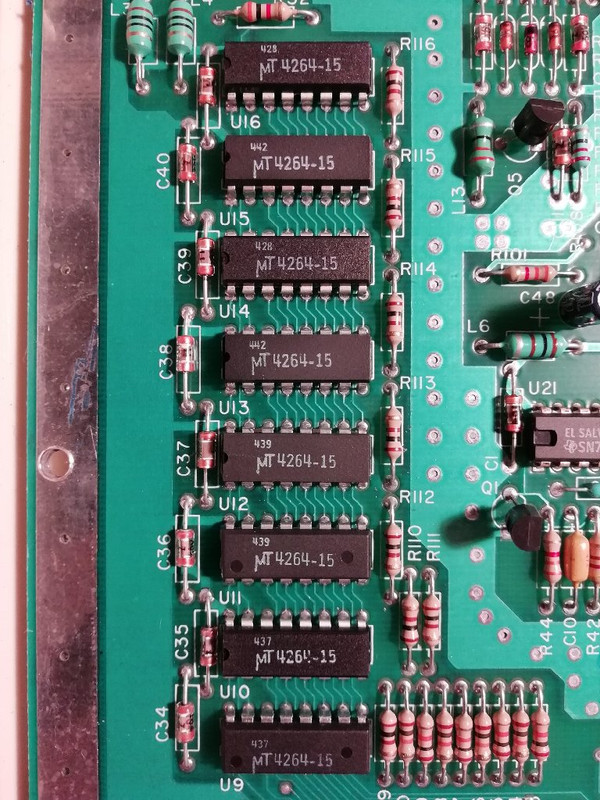

Et Hop !

le moment de joie :) !!

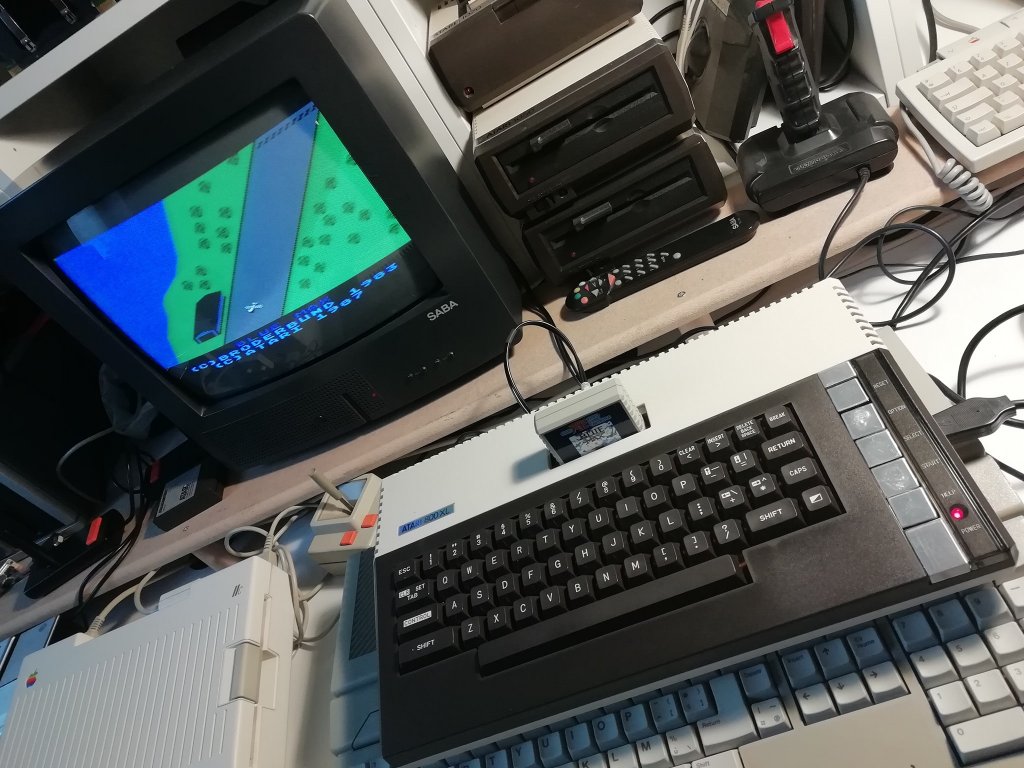

Et voilà !!!

Du coup je fais faire la même chose sur le deuxième on ne sait jamais ;) !

Mumu21
Messages : 367
Enregistré le : 18 août 2013 20:42
Localisation : 21000 Dijon

Re: Panne atari 800XL: ou trouver des Ram 4264 ?

Message par Mumu21 » 15 mai 2020 14:40

Bon j'ai attaqué le deuxième toujours un rose donc modèle secam. Ne démarrai pas , même pas sur le test. Donc enlèvement des 8 puces de ram à la pince coupante, du flux au large sur les deux côtés du CI, les pattes restantes sont enlevées avec le fer à souder et des brucelles et ensuite nettoyage des trous avec de la tresse à dessouder en cuivre. Aucune pastille enlevée, j'ai un bon coup de main maintenant ! Après soudage des supports tulipe et montage des 8 puces de ram.

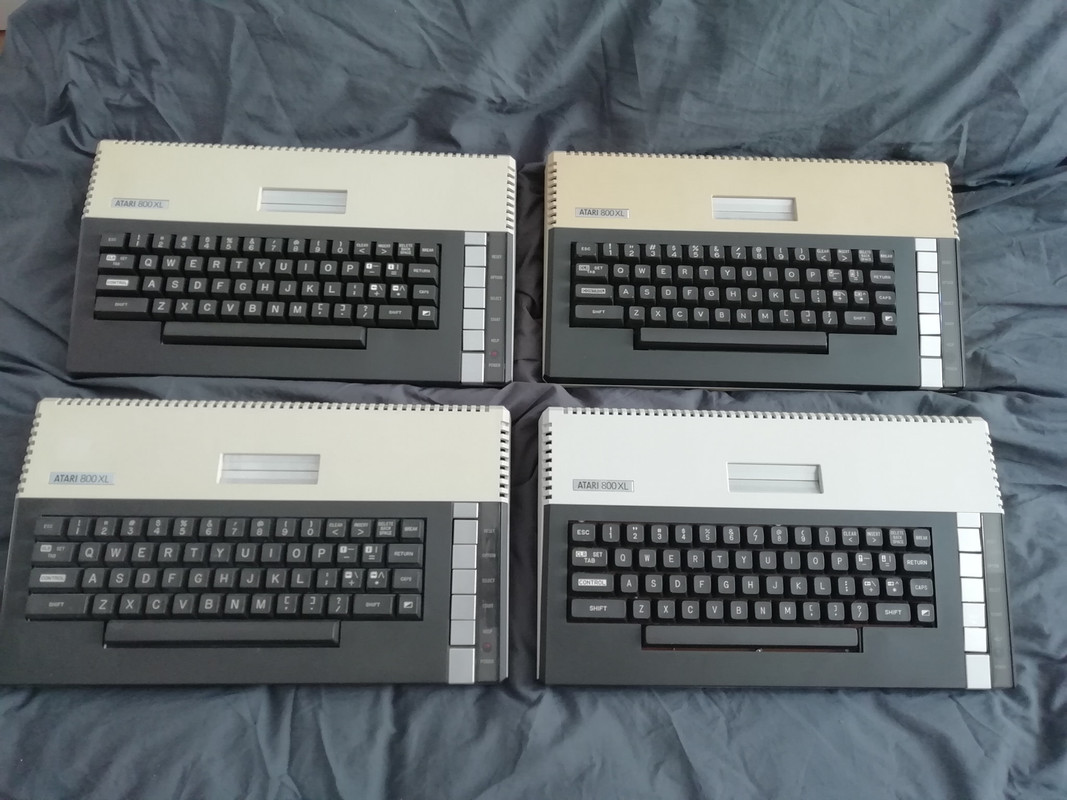

Et ensuite test et miracle il remarche parfaitement !!! J'ai quand même l'impression que les rams ne vieillissent pas très bien sur cet ordinosaure .... Bilan j'ai 4 800Xl de fonctionnel, 1 pal (celui de ma jeunesse) et 3 sécam dont un (qui a été réparé là) comme neuf (il y a encore le film de protection sur les touches métallisées) ! :mrgreen: :mrgreen: :mrgreen:

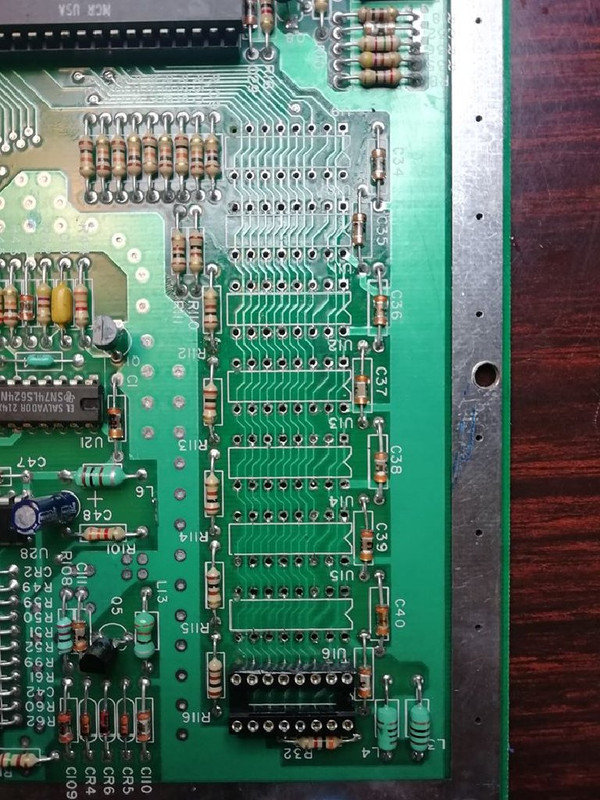

Avant l'étape d'aspiration de la soudure avec la tresse cuivrée, juste après l'enlèvement des restes de pattes coupées à la pince (on voit les puces sur le côté)



Brochiman
Messages : 390
Enregistré le : 02 juin 2019 11:26

Re: Panne atari 800XL: ou trouver des Ram 4264 ?

Message par Brochiman » 15 mai 2020 16:09

C'est quand même dommage de couper toutes les pattes des 8 rams, peut-être qu'une seule est défaillante 😊😊

Mumu21
Messages : 367
Enregistré le : 18 août 2013 20:42
Localisation : 21000 Dijon

Re: Panne atari 800XL: ou trouver des Ram 4264 ?

Message par Mumu21 » 15 mai 2020 17:53

Brochiman a écrit :
15 mai 2020 16:09
(supp modo: quote inutile)
Je sais bien :( mais pas moyen de faire autrement , c'est des 64kx1 bits et le test donne les résultats par bloc de 1koctet.... Donc coincé ...

Je pense qu'il y avait plus d'une ram défaillante sur chacune des machines, et la méthode piggyback n'a rien donnée. Vu que ces problèmes de mémoires ont l'air plus que courants , et que les ram sont soudées, au moins maintenant c'est sur supports si besoin. Et le prix des ram et des supports est assez faible pour ne pas se poser la question longtemps :mrgreen: :mrgreen:

Par contre je vais investir dans une vraie station de dessoudage parce que la tresse de cuivre ça va bien 5 minutes .... Le pire c'est que j'ai une station Weller complète à mon boulot mais que c'est fermé pour cause de confinement...

Tandyco²
Messages : 22
Enregistré le : 18 mars 2020 15:49

Re: Panne atari 800XL: ou trouver des Ram 4264 ?

Message par Tandyco² » 29 août 2020 15:39

Salut,

Tu les as acheté où finalement ?

Mumu21
Messages : 367
Enregistré le : 18 août 2013 20:42
Localisation : 21000 Dijon

Re: Panne atari 800XL: ou trouver des Ram 4264 ?

Message par Mumu21 » 30 août 2020 10:23

Tandyco² a écrit :
29 août 2020 15:39
(supp modo: quote inutile)
Je le ai achetées chez E 44 et aussi chez un vendeur Ebay chinois . Les deux fonctionnent sans soucis . Et comme ca j'ai un peu de stock ! :mrgreen:
