[Alice 32/90] carte diagnostics ou comment réparer votre Alice 32/90

Message par 6502man »

Avec Fred_72 nous vous proposons la carte diagnostics permettant de réparer vos Alice 32/90 en panne.

Grace à cette "petite merveille" vous pourrez trouver exactement la panne de votre Alice même s'il s'agit d'un des Gate Arrays.

Elle permet de tester entièrement les Alice 32/90, que ce soit le CPU, le VPD, la RAM, la ROM, le clavier , le son, les entrées sorties K7 et RS-232.

Tous le nécessaire est disponible sur mon site (fichiers gerbers, schéma, rom, manuel).

PCB (Gerbers et schéma)
Liste des composants

ROM diagnostics et Manuel

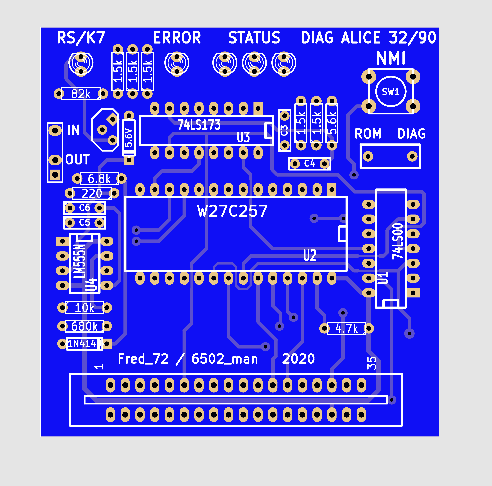

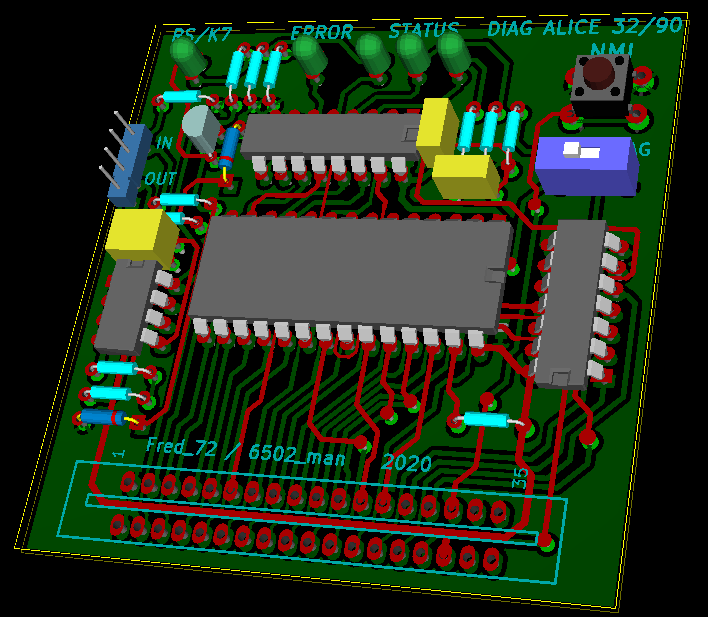

La carte Diagnostics :



le Manuel:


Si grâce aux diagnostics vous avez put déterminer qu'un des Gate Array est en panne, il est possible de les remplacer par leurs versions CPLD,
Les fichiers (PCB, Schéma, QBF) sont aussi disponibles.
Frédéric à de quoi monter quelques greffons au cas ou ;)

On espère que cela va permettre à de nombreux possesseurs d'Alice 32/90 de réparer leurs machines.


Voici les fichiers concernant le remplacement des Gate Array par des CPLD :

Gate Array Alice 32/90
Dernière modification par 6502man le 24 janv. 2021 08:55, modifié 2 fois.
