[ Vidéopac C52 ] des campagnes (restauration et mod RGB)

Message par 6502man »

Suite à la récupération d'une C52 suite au don de Jeff34 (merci à lui).

voici la restauration surtout du nettoyage et mise en place du mod RGB.

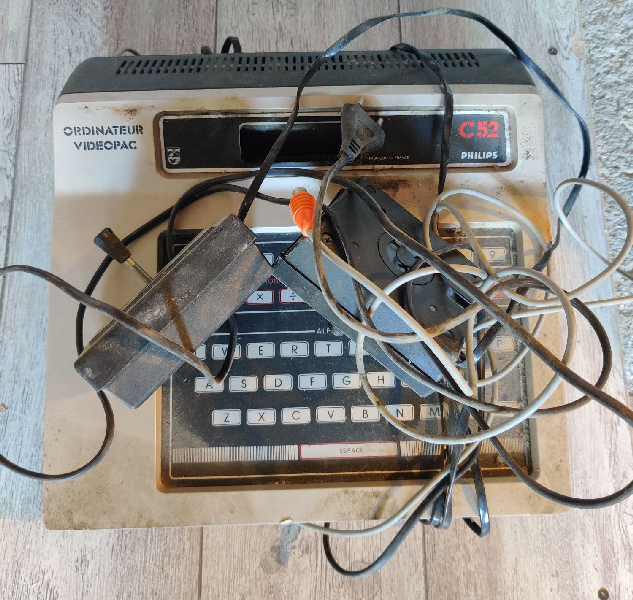

Voici l'état d'origine de la Vidéopac, on dirait quelle sort d'une grange :lol: :

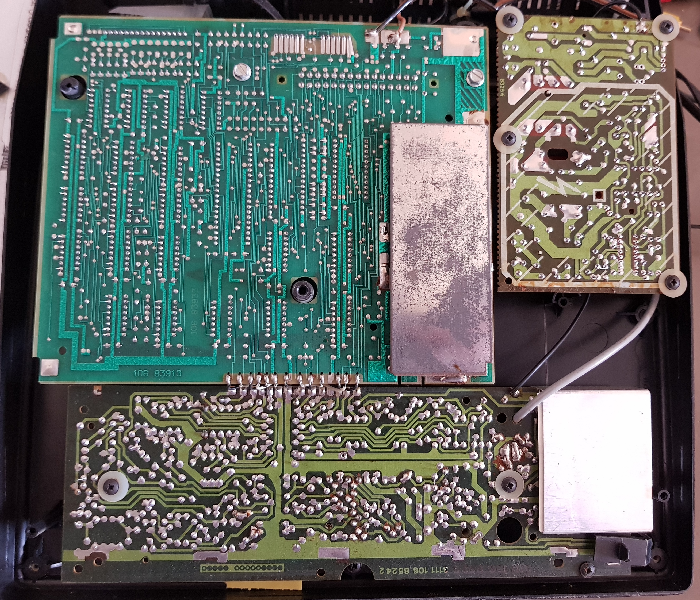

Vu l'état au déballage, ouverture de la console avant toute mise en marche, et l'intérieur n'est pas si catastrophique que ca :

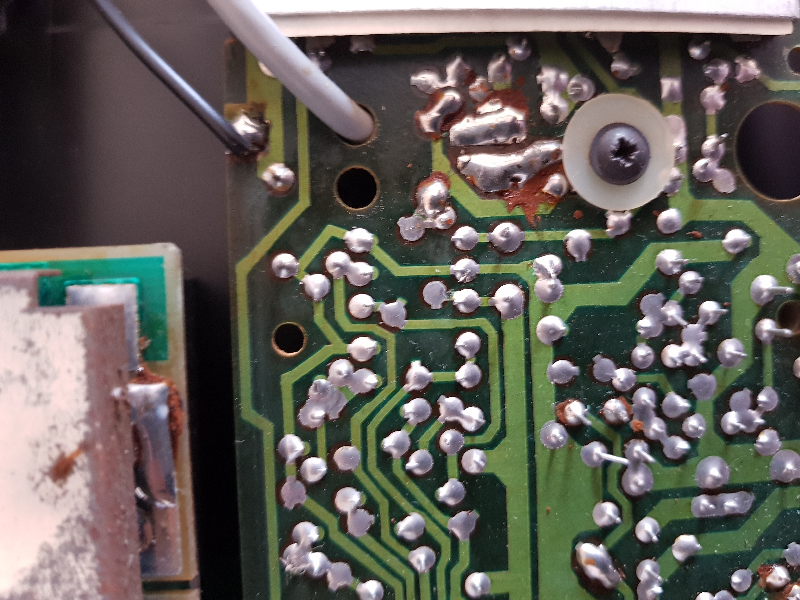

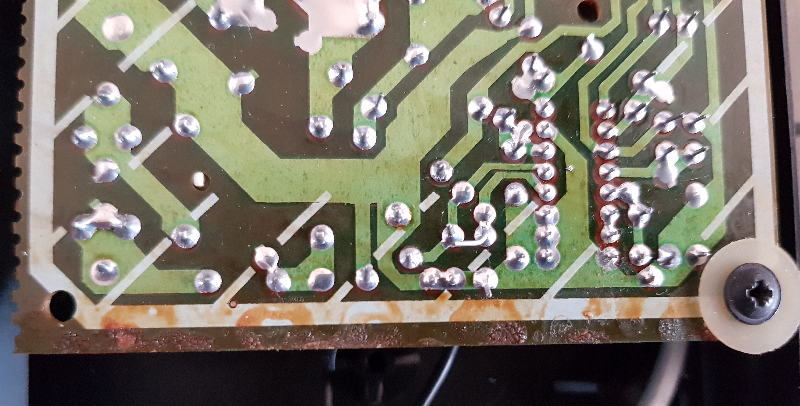

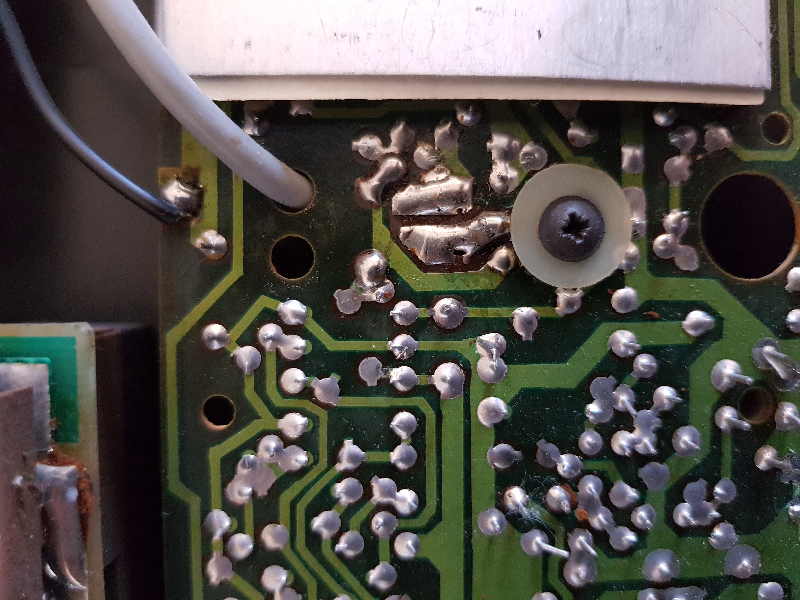

Quelques traces de saletés sur les soudures :

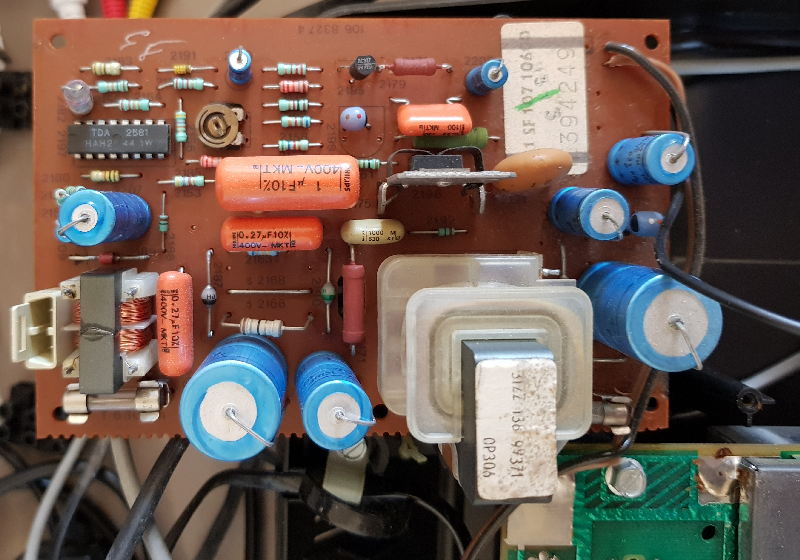

la carte d'alimentation est en très bon état :

Après nettoyage de la saletés avec coton tige imbibé d'alcool isopropylique (alcool ménager fait
très bien l'affaire), je repasserais en détail avant mise en marche:

Première mise en marche, ca fonctionne très bien en UHF avec une image pas terrible du tout (pas de photo) l'image
est décalée, etc ...
Mais la console réagit au choix du jeu, donc elle fonctionne correctement y compris le clavier.
On passe au nettoyage de la console.

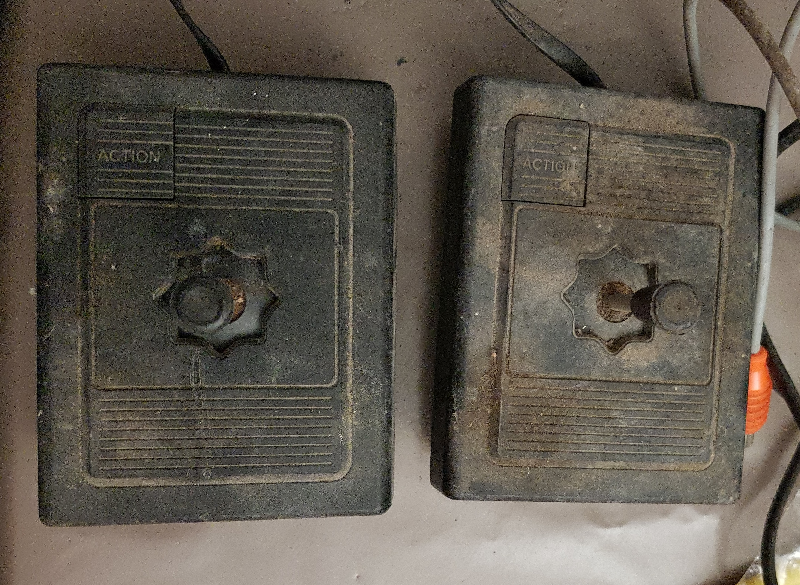

L'état des joysticks, comment dires "MEUHHHH" :

Démontage des joysticks et nettoyage des plastiques à l'eau savonneuse avec la brosse à dent :mrgreen:

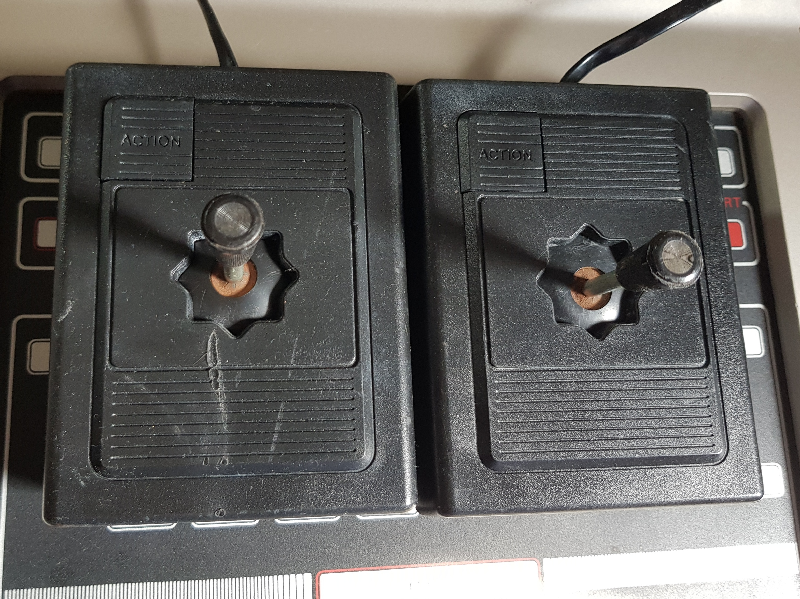

C'est beaucoup mieux, on s'y risquerais à mettre ces doigts :lol:

Maintenant passons au mod RGB (merci Brochiman pour le kit).
Donc il nous faut déposer la carte RF qui est relié à la carte mère :

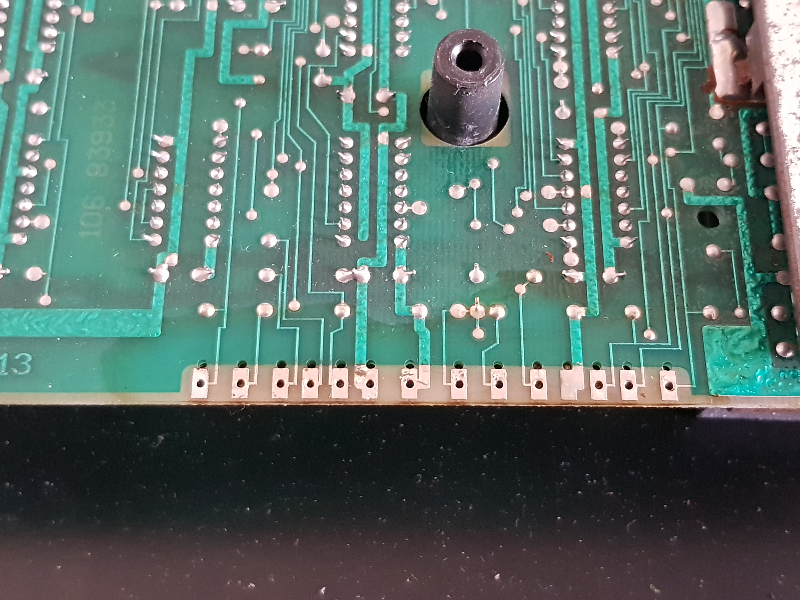

Dessoudage des fils et nettoyage au flux, c'est nickel ca brille même :D

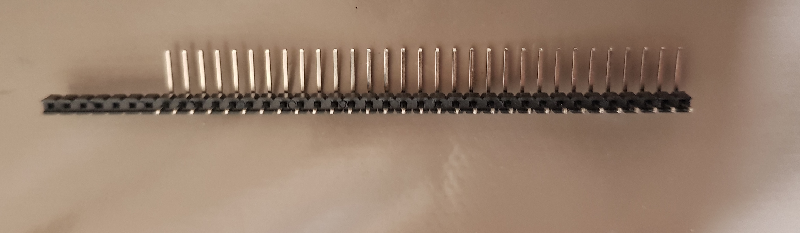

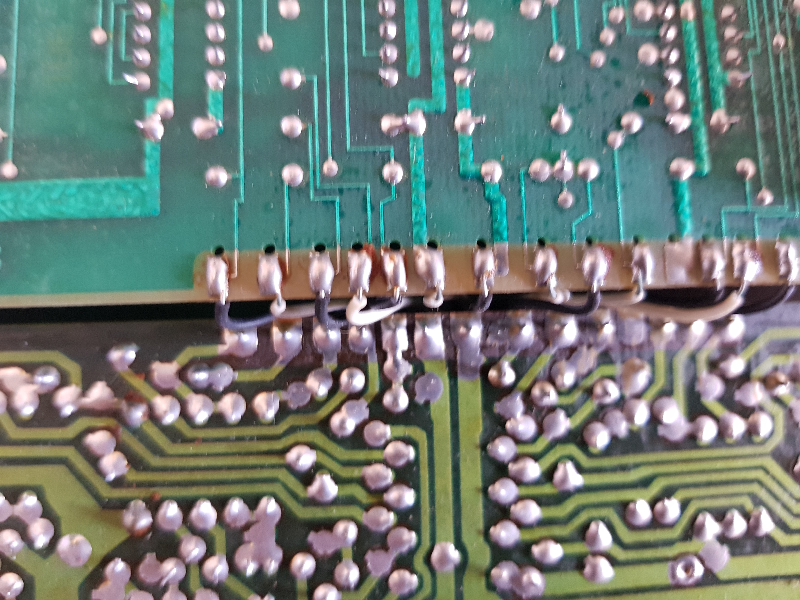

J'utilise des pin headers coudé à 45° pour relier le PCB du mod RGB à la carte mère :

C'est propre et solide :

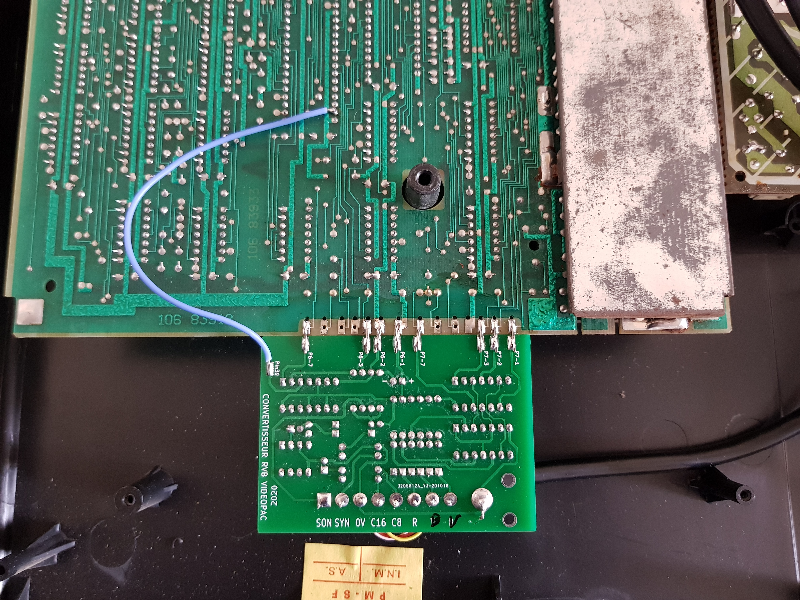

Test pour vérifier que tous fonctionne correctement :

Remontage de la coque en agrandissant le passage du câble antenne pour passer le câble péritel.

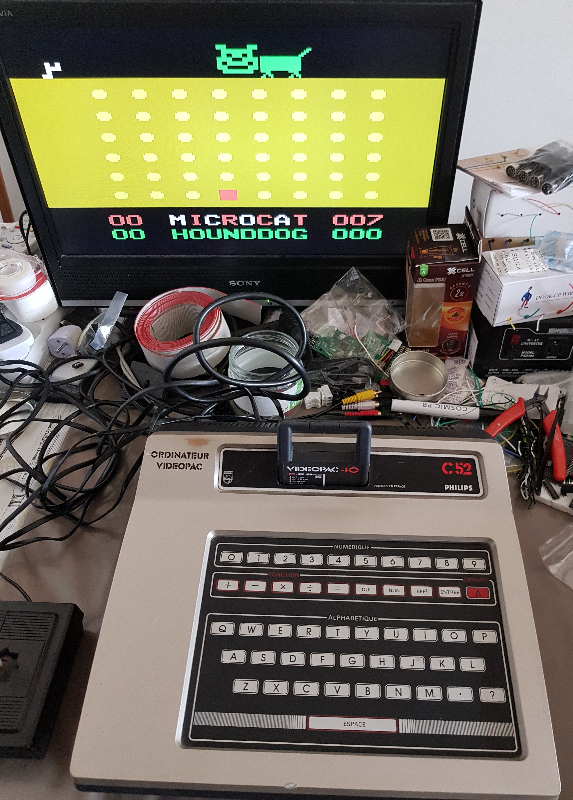

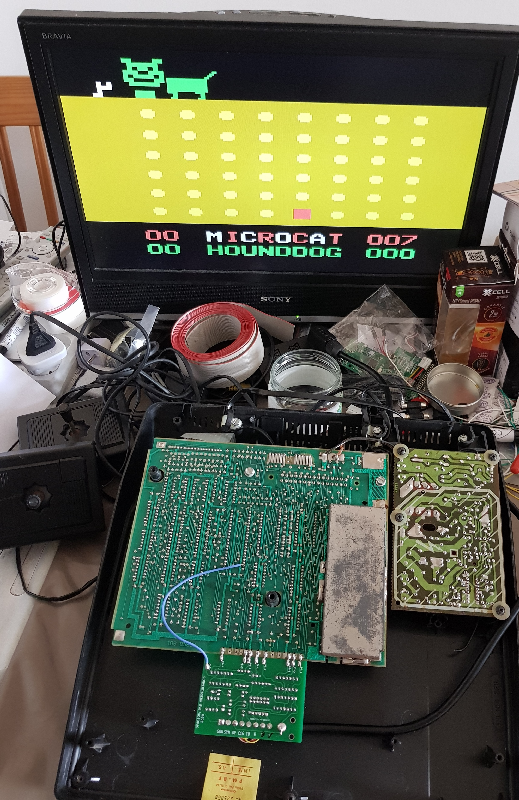

Et voila la console fonctionnelle en RGB :

Particularité de cette version ; elle ne comporte aucun bouton marche/arrêt, pas très pratique pour changer de jeu :shock: :(

J'aurais voulut faire un petit bricolage sur cette Vidéopac, mais je n'aurais pas le temps donc ca seras pour cet automne ...
Mais déjà la console est fonctionnelle et prête à servir de cobaye :lol:
