Re: [VG-5000] création d'une cartouche ROM

Message par 6502man » 24 mars 2017 11:47

Merci daniel, ca semble être la meilleur offre :wink:
Phil.

www.6502man.com

To bit or not to bit.
1 or 0.

Daniel
Messages : 11821
Enregistré le : 01 mai 2007 18:30
Localisation : Vaucluse
Contact :

Re: [VG-5000] création d'une cartouche ROM

Message par Daniel » 24 mars 2017 13:17

C'est mon fournisseur pour les connecteurs des contrôleurs CS91-280. Malheureusement il n'a pas les 2x19 broches. Je lui commande des 2x20 broches et je les scie pour enlever une rangée de contacts.

A noter qu'il n'y a pas d'oreilles avec des trous de fixation. Pour les connecteurs droits ce n'est pas bien gênant, par contre pour les coudés je ne sais pas si les broches sont assez rigides pour résister à la traction. Compte tenu de l'écart de prix avec les autres fournisseurs il faut quand même essayer.

Le prix est d'environ 0,60€ / pièce, soit 10 fois moins cher que les autres fournisseurs.
Le port n'est pas donné, mais c'est un courrier suivi avec signature, assez rapide et très sûr.
Daniel
L'obstacle augmente mon ardeur.

Avatar du membre
6502man
Messages : 9444
Enregistré le : 12 avr. 2007 22:46
Localisation : VAR
Contact :

Re: [VG-5000] création d'une cartouche ROM

Message par 6502man » 24 mars 2017 17:32

Je lui avais déjà commandé des connecteurs droits, et c'était déjà la meilleur offre à condition d'en commander par 5 ou 10 car sinon les frais de port plombent le cout :roll:

Je vais commander un lot pour la cartouche VG5301.

Pour la fixation j'avais prévu un petit décroché du circuit imprimé pour que le connecteur soit un peu mieux maintenu, sinon il faudra trouver une fixation avec une barre métallique et deux boulons/écrous, puisque sur le PCB il y a 2 trou de fixation prévu.


Phil.

www.6502man.com

To bit or not to bit.
1 or 0.

Avatar du membre
6502man
Messages : 9444
Enregistré le : 12 avr. 2007 22:46
Localisation : VAR
Contact :

Re: [VG-5000] création d'une cartouche ROM

Message par 6502man » 28 mars 2017 22:57

Les PCB sont partis de Chine, ils devraient arriver semaine prochaine ou la suivante ...



Phil.

www.6502man.com

To bit or not to bit.
1 or 0.

Avatar du membre
6502man
Messages : 9444
Enregistré le : 12 avr. 2007 22:46
Localisation : VAR
Contact :

Re: [VG-5000] création d'une cartouche ROM

Message par 6502man » 11 avr. 2017 16:50

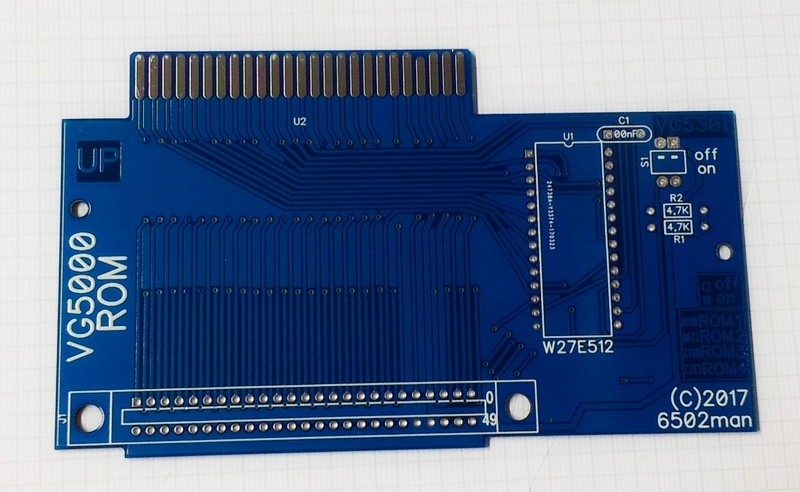

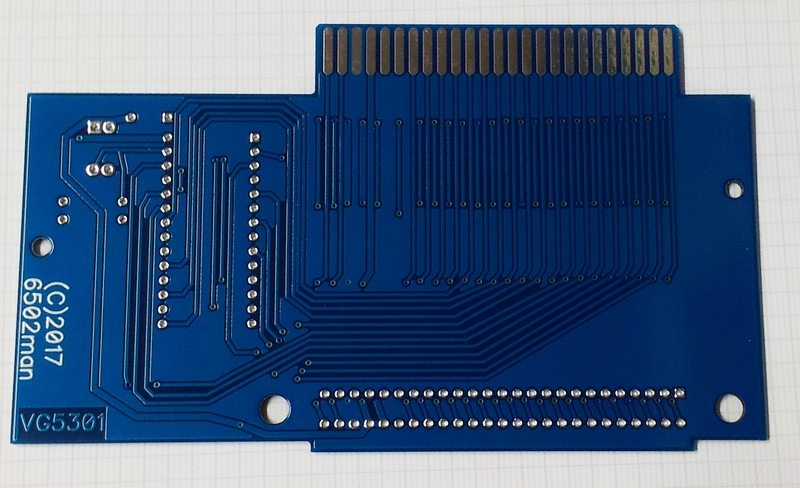

PCB reçu aujourd'hui, assemblé et testé et ça fonctionne :D

Qu'il est beau ce PCB :lol:

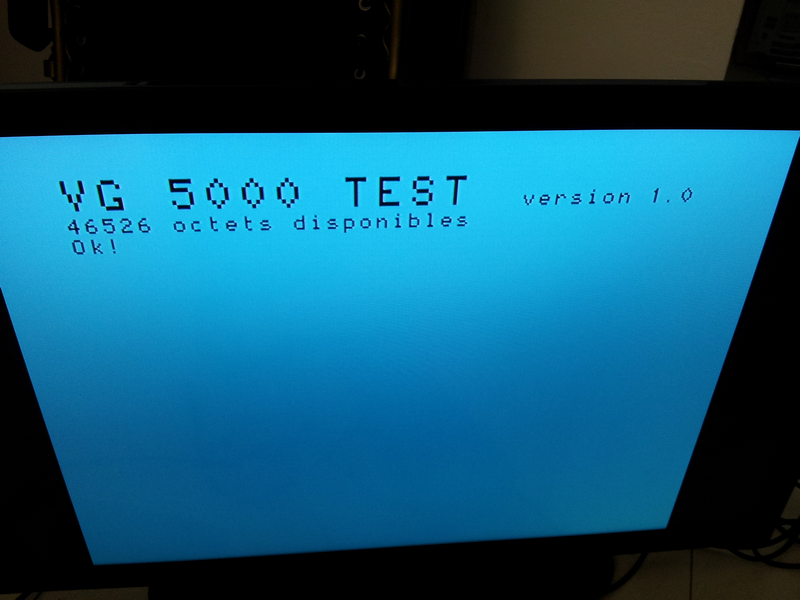

Premier test avec la cartouche seule, le VG5000 boot sur l'EEPROM de la cartouche 'TEST' :wink:
C'est tout bon, on passe à la suite.

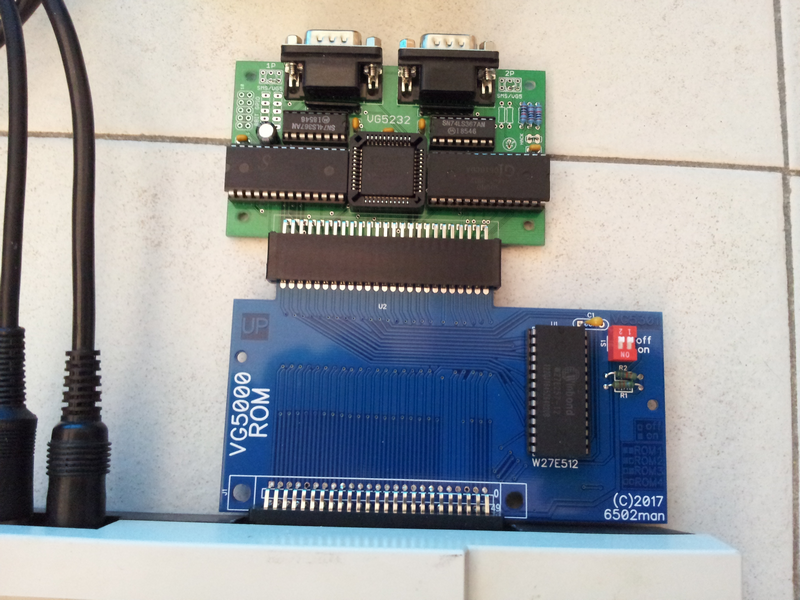

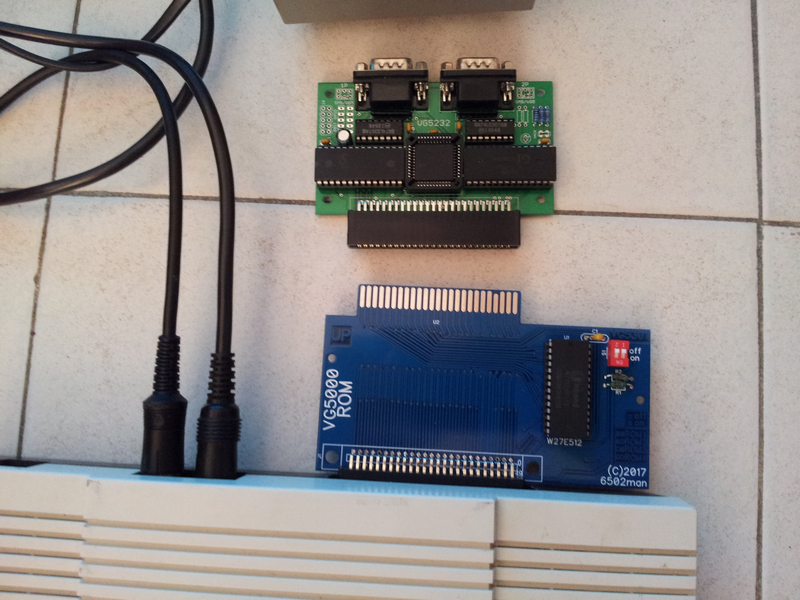

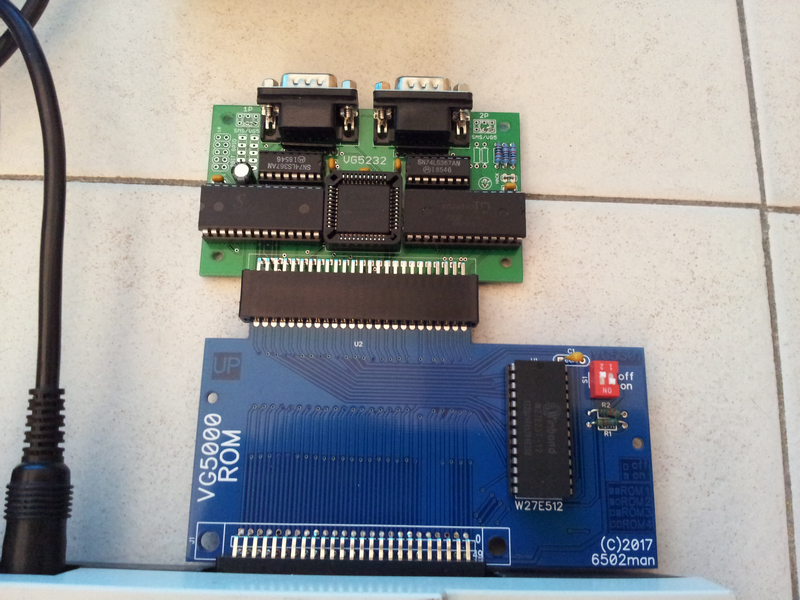

On connecte l'extension VG5232 sur la cartouche VG5301 :D
Les 32K supplémentaires sont bien reconnus :D :D

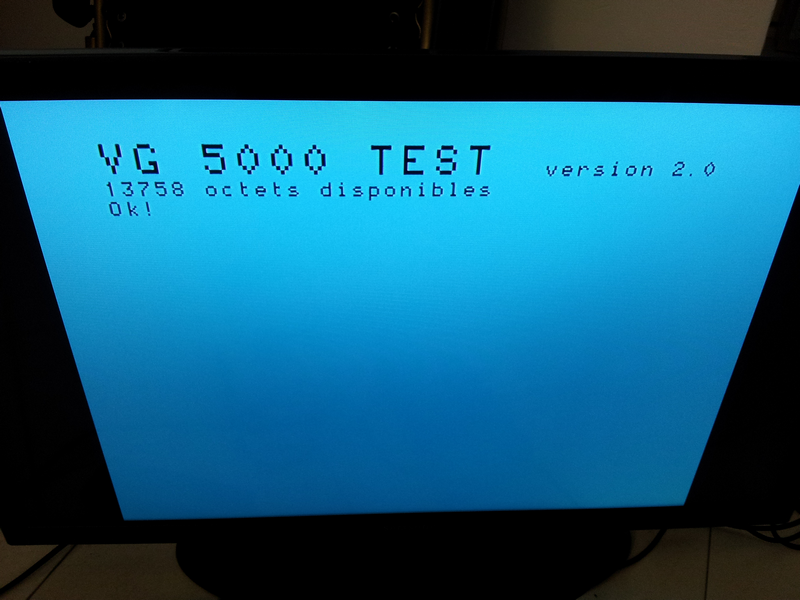

On change de configuration les dipswitch et on boot sur l'EEPROM 'TEST' V1.0


Jeudi je vais faire d'autres tests pour vérifier que tout fonctionne correctement et ensuite je proposerai un KIT VG5301 pour ceux qui sont intéressés :wink:

@Joaopa : si tu as les versions modifiées de tes langages, tu peux me les transférer pour que je puisse faire des tests ???
Phil.

www.6502man.com

To bit or not to bit.
1 or 0.

Avatar du membre
Carl
Modérateur
Messages : 10636
Enregistré le : 08 avr. 2007 13:21
Localisation : http://www.doledujura.fr
Contact :

Re: [VG-5000] création d'une cartouche ROM

Message par Carl » 11 avr. 2017 17:49

Cool 8)
Chouette PCB !
Bravo Phil
Carl

Markerror
Messages : 1463
Enregistré le : 31 oct. 2011 19:21
Localisation : Orléans
Contact :

Re: [VG-5000] création d'une cartouche ROM

Message par Markerror » 11 avr. 2017 21:10

Joli travail ! Le bleu flashe du tonnerre !

Question bête, si on a un VG5216, on peut brancher la carte sur le connecteur cartouche ?

Avatar du membre
6502man
Messages : 9444
Enregistré le : 12 avr. 2007 22:46
Localisation : VAR
Contact :

Re: [VG-5000] création d'une cartouche ROM

Message par 6502man » 12 avr. 2017 22:47

Mes 3 objectifs pour ce projets étaient :

- faire une cartouche ROM pour VG5000
- proposer la compatibilité avec la VG5232
- proposer la compatibilité avec la VG5216

Pour les 2 premiers ca devrait être respectés :D

Pour la compatibilité avec la VG5216 ca ne seras pas possible sans faire un adaptateur car le brochage du port cartouche de la VG5216 est différent du bus du VG5000, ca aurait était trop facile sinon :lol:
EDIT: En faite la cartouche est compatible avec la VG5216, en connectant la VG5216 derrière la cartouche.
Je sait pas ce que j'ai voulu écrire mais je devait être fatigué


J'ai préparé pour demain une routine de test de la RAM de la VG5232 pour vérifier que les connexions soit toutes correctes, après je ferais un test du AY-3 ....
Modifié en dernier par 6502man le 21 avr. 2017 22:25, modifié 1 fois.
Phil.

www.6502man.com

To bit or not to bit.
1 or 0.

Avatar du membre
6502man
Messages : 9444
Enregistré le : 12 avr. 2007 22:46
Localisation : VAR
Contact :

Re: [VG-5000] création d'une cartouche ROM

Message par 6502man » 14 avr. 2017 17:01

Test des 4 banques en fonction des dipswitch sélectionnés, ca fonctionne correctement 1.2/1.3/1.4/1.5 :D

Test des 32Ko de RAM de la VG5232 avec une routine que j'ai implanté dans la ROM de test, toute la RAM est bien accessible, le même test en déconnectant la VG5232 affiche "TEST RAM ERREUR" :wink:



Par contre impossible de charger un quelconque programme au format WAV depuis le PC :(
J'ai fait un cable maison connecté au port K7 mais rien ne passe :roll:
Idem avec le magnétophone d'origine :evil:

J'ai pas le câble K7 d'origine !

J'ai fait un rapide test du AY-3 et il répond bien donc ma cartouche est validé :D :D
Phil.

www.6502man.com

To bit or not to bit.
1 or 0.

Avatar du membre
Carl
Modérateur
Messages : 10636
Enregistré le : 08 avr. 2007 13:21
Localisation : http://www.doledujura.fr
Contact :

Re: [VG-5000] création d'une cartouche ROM

Message par Carl » 14 avr. 2017 17:04

Phil,
N'aurais tu pas inversé l'entrée et la sortie ?

Carl

Avatar du membre
6502man
Messages : 9444
Enregistré le : 12 avr. 2007 22:46
Localisation : VAR
Contact :

Re: [VG-5000] création d'une cartouche ROM

Message par 6502man » 14 avr. 2017 17:24

Si le schéma dans le manuel est correct le signal sur 5 la masse sur 1,2 ou 3 :?:
Phil.

www.6502man.com

To bit or not to bit.
1 or 0.

Avatar du membre
Carl
Modérateur
Messages : 10636
Enregistré le : 08 avr. 2007 13:21
Localisation : http://www.doledujura.fr
Contact :

Re: [VG-5000] création d'une cartouche ROM

Message par Carl » 14 avr. 2017 17:43

oui 5 qui correspond à la fiche blanche du câble d'origine...

Carl

Avatar du membre
6502man
Messages : 9444
Enregistré le : 12 avr. 2007 22:46
Localisation : VAR
Contact :

Re: [VG-5000] création d'une cartouche ROM

Message par 6502man » 14 avr. 2017 18:17

J'ai dû mal souder le fils ou avec la chance que j'ai, l'entrée K7 du VG5000 est HS :twisted: :(

Demain si je peux je sors un autre VG5000 et refais le test K7 .....
Phil.

www.6502man.com

To bit or not to bit.
1 or 0.

Avatar du membre
6502man
Messages : 9444
Enregistré le : 12 avr. 2007 22:46
Localisation : VAR
Contact :

Re: [VG-5000] création d'une cartouche ROM

Message par 6502man » 15 avr. 2017 11:51

Je viens de tester avec un autre VG5000 ca fonctionne sans la cartouche mais même problème avec la cartouche.

Après quelques secondes je me suis dit "mince mais j'avais patché le BASIC que j'avais mis sur l'eeprom pour faire des tests avec DCVG5K" :lol: :lol:

:oops: :oops: :oops: je pouvais toujours essayer de charger une K7 :lol: :lol:

Bon je regrave l'EEPROM et refait des tests, cette fois ca devrais fonctionner ....
Phil.

www.6502man.com

To bit or not to bit.
1 or 0.

Avatar du membre
6502man
Messages : 9444
Enregistré le : 12 avr. 2007 22:46
Localisation : VAR
Contact :

Re: [VG-5000] création d'une cartouche ROM

Message par 6502man » 15 avr. 2017 17:35

Le chargement K7 fonctionne bien en enlevant les patch de la ROM BASIC :lol:

Donc la cartouche fonctionne très bien, je vais ouvrir un post pour ceux qui serait intéressé par un KIT VG5301 :wink:
Modifié en dernier par 6502man le 21 avr. 2017 22:25, modifié 1 fois.
Phil.

www.6502man.com

To bit or not to bit.
1 or 0.
